9. Редактор ER-диаграмм

Инструмент предназначен для создания и редактирования ER-диаграмм баз данных.

_images/erd.png

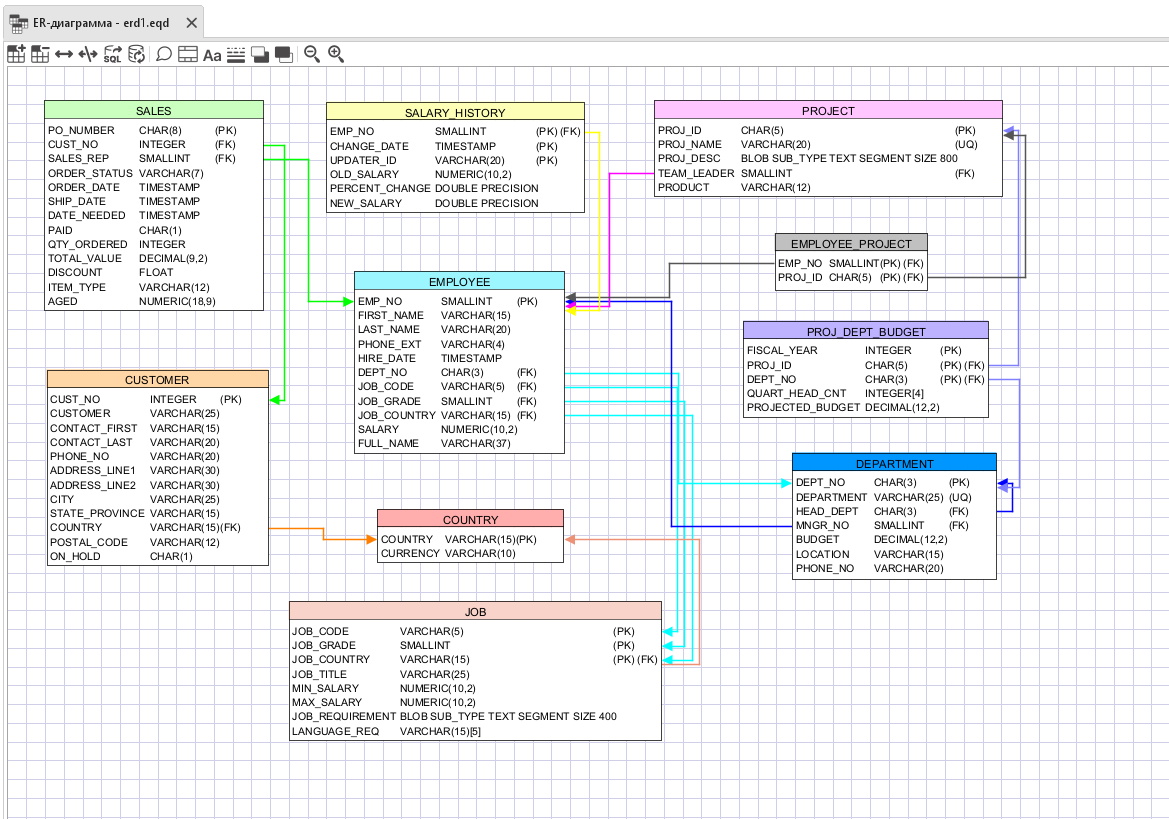

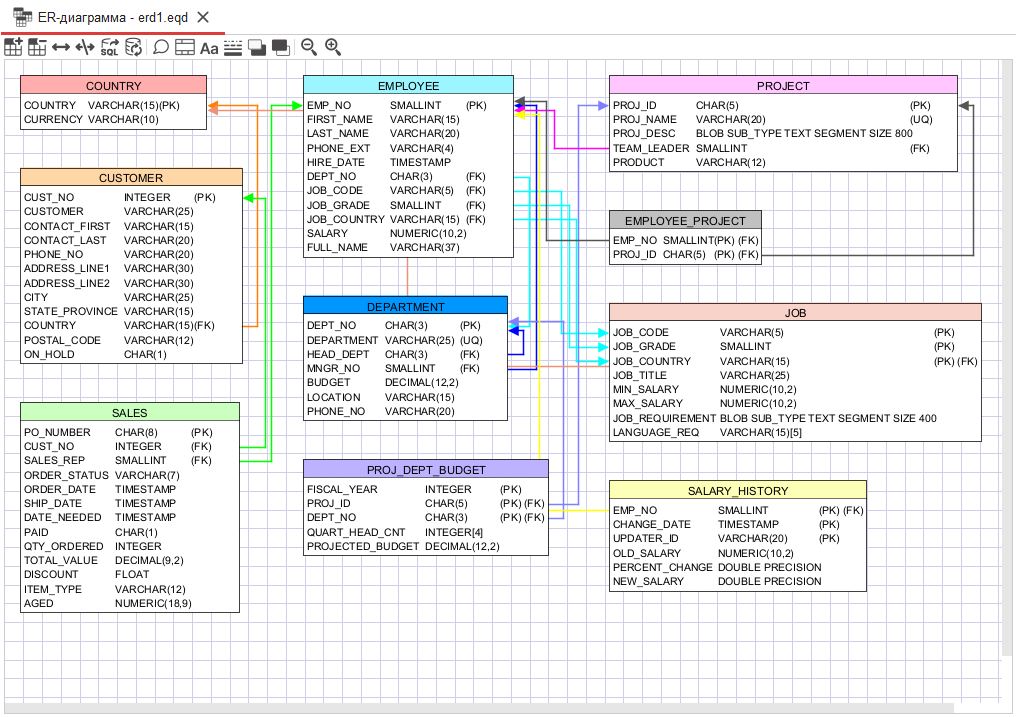

Рис. 9.1 Редактор ER-диаграмм

Основные функции:

  • Создание и редактирование ER-диаграммы;

  • Генерация SQL-скрипта для создания таблиц, представленных на диаграмме;

  • Построение ER-диаграммы существующей базы данных с возможной фильтрацией списка объектов по имени и типу;

  • Возможность работы с представлениями, глобальными временными таблицами и системными таблицами;

  • Построение логических связей между объектами (импорт из JSON) [1] ;

  • Экспорт диаграммы в различные форматы (PNG, JPG, SVG, Mermaid, draw.io, логические связи в JSON).
